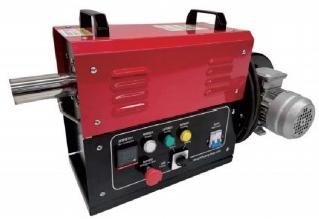

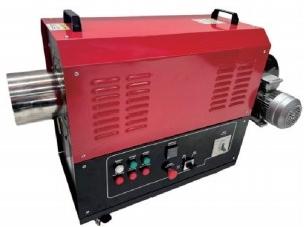

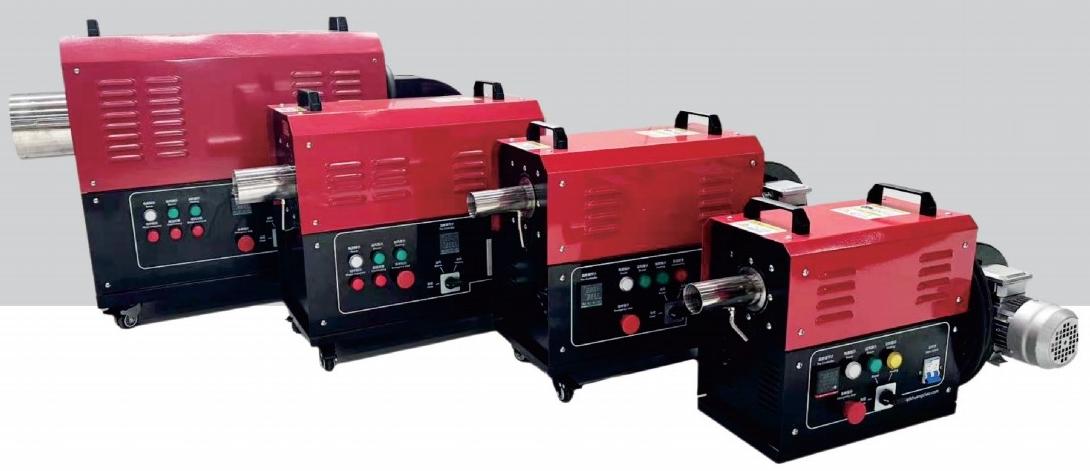

工业热风机通用型/循环型系列
本公司的工业热风机主要由送风系统、加热系统、控制系统三大部分组成。通电后，鼓风机把常温空 气吹送到加热器里，令空气从螺旋状的电热丝内、外侧均匀通过，电热丝通电后产生的热量与通过的冷空 气进行热交换，从而使用出风口的风温升高。出风口处的测温传感器及时将探测到的出风温度反馈到控制 器，控制器根据设定的温度监测着工作的实际温度，并将有关信息传递输出到固态继电器进而控制加热器 是否工作。同时，鼓风机可利用手动阀门或变频器来调节吹送空气的风量大小。另外，送风系统及加热器 ,带有电源电压断相逆相报警、风机过载报警、加热器干烧报警、出风口超温报警、进风口超温报警、出 风口低温报警等自动保护装置，以保证设备安全使用，防止误操作。每台设备均可实现本地控制和远程控 制切换，并带有modbus485 通讯输出端口、故障报警输出端口和温度到达输出端口。
高效率

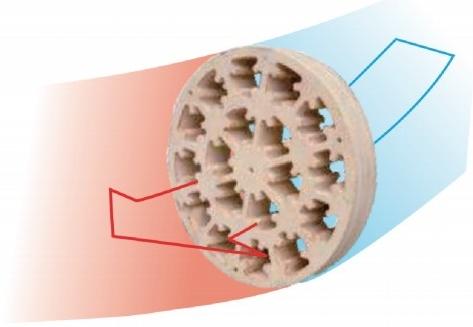

本加热器是采用绝缘性极佳的耐热材料，并且做成压力损失非常少的蜂窝型，将发热 丝放入中心。风机吹出的风则会均一通过卷成线圈状的发热丝内侧及外侧。使发热丝的热 度接近100%形成热风，这是一个非常理想且实用的热风加热器。由于热源是使用2080镍铬丝 直接加热，产生热风无毒无异味，可直接作为食品、药品类的干燥用途。
裸线发热技术
热风在出口温度为200℃时，发热丝的表面温度仅350℃而已。此热交换率的优势在于可以达到其它的 加热器所无法达到的要求。
本风机叶轮采用多翼式单进离心叶轮，用优质的镀锌板或冷钢板制成，叶片依据空气动力原理设计。材料用强度高、耐用性的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效 率高，运转平稳。进风口采用收敛流线型减涡形式，气流损失较小 ,风机的工作效率高。电机采用特殊高温电机，配设专门的电机冷 却系统，风机流体部分采用耐温材料，降温结构性能可靠。
为了节约能源，循环型系列都配备特制定做耐高温电机，以保证长时间正常运行，并大约可节约40~60%的用电量。
◆ 加热器采用风洞结构，高温晶体隔热棉与不锈钢三层一体封装，2080镍络电阻丝直接加热，通道式电热 交换方式，设计科学，工艺先进。
◆ 升温快速，开机即出热风，PID/SSR 控制，LED 数码显示/设置温度，常温至350℃全程可控，热惯性小。
◆ 风量大，压损少，热交换近100%,具有节能、高效、环保特点。
◆ 多种安全保护装置，坚固外壳，使用时机身外壳无热感，不对使用环境产生热影响，方便、安全、可靠 、耐用。
◆ 本产品能全年365天不间断连续使用，可移动/吊运，拆卸方便。

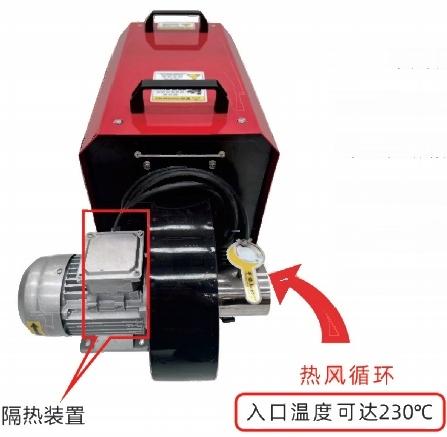

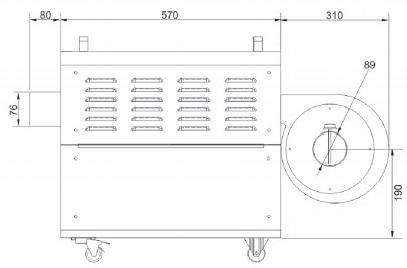

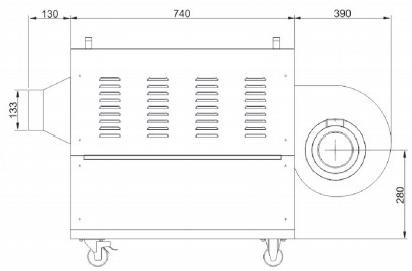

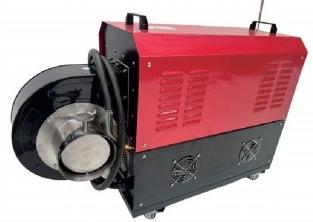

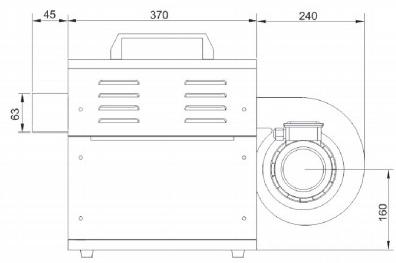

控制面板与风机进风口的方向
型 号 | SC-TY/XH-220 -3A-025-LB | SC-TY/XH-380 -7.5A-037-LB | SC-TY/XH-380 -10A-055-LB | SC-TY/XH-380 -15A-075-LB | SC-TY/XH-380 -20A-150-LB | SC-TY/XH-380 -30A-220-LB | |
电源制式 | 单相(220V±10%) | 三相五线制 (380V±10%) | |||||
加热器参数 | 加热器功率 | 3～5 KW | 5~7.5 KW | 10 KW | 15 KW | 20～25 KW | 30 KW |
出风口管径(mm) | φ63 | φ63 | φ76 | φ89 | φ133 | φ133 | |
出风口温度 | 常温～350℃(具体参数请查看性能曲线图) | ||||||
温度控制方式 | PID/SSR控制 | ||||||
风机参数 | 电机功率 | 0.18/0.25 KW | 0.37KW | 0.55 KW | 0.75 KW | 1.1/1.5 KW | 2.2 KW |
最大风量(50Hz) | 408/504m³/h | 660m³/h | 840m³/h | 1200m³/h | 1900/2600m³/h | 3500m³/h | |
最大风压(50Hz) | 450/860Pa | 850Pa | 1020Pa | 1210Pa | 1380/1400Pa | 1560Pa | |
进风口管径(mm) | φ63 | Q6 | φ76 | φ89 | φ133 | φ133 | |
风量调节方式 | 手动调节(可加装变频器) | ||||||
进风口温度范围 | 常温(循环型为常温～230℃) | ||||||
噪音(dB) | 72 dB | 75 dB | 76 dB | 76 dB | 80 dB | 82 dB | |
重量(kg) | 22 kg | 35 kg | 55 kg | 60 kg | 98 kg | 110 kg | |
总电源线规格 | 2.5/4mm²(3米) | 2.5mm²(3米) | 4mm²(3米) | 6mm²(3米) | 10mm²(3米) | 16mm²(3米) | |
安装固定方式 | 水平放置在无风雨的室内(可选配轮子、机角或固定安装孔) | ||||||
使用环境 | 周围温度：-20～50℃相对湿度：RH80%以下(不允许结霜) | ||||||
型 号 | SC-TY/XH-380 -40A-220-LB | SC-TY/XH-380 -50A-300-LB | SC-TY/XH-380 -60A-400-LB | SC-TY/XH-380 -80A-550-LB | SC-TY/XH-380 -100A-750-LB | SC-TY/XH-380 -120A-1100-LB | |
电源制式 | 三相五线制 (380V±10%) | ||||||
加热器参数 | 加热器功率 | 40 KW | 50 KW | 60 KW | 80 KW | 100 KW | 120 KW |
出风口管径(mm) | φ159 | Φ159 | φ219 | φ219 | φ300 | φ300 | |
出风口温度 | 常温～350℃(具体参数请查看性能曲线图) | ||||||
温度控制方式 | PID/SSR控制 | ||||||
风机参数 | 电机功率 | 2.2 KW | 3KW | 4 KW | 5.5 KW | 7.5 KW | 11 KW |
最大风量(50Hz) | 1260m³/h | 1704m³/h | 2062m³/h | 2504m³/h | 2844m³/h | 3488m³/h | |
最大风压(50Hz) | 3584Pa | 3507Pa | 4603Pa | 4297Pa | 5697Pa | 5323Pa | |
进风口管径(mm) | φ159 | φ159 | φ219 | φ219 | φ300 | φ300 | |
风量调节方式 | 手动调节(可加装变频器) | ||||||
进风口温度范围 | 常温(循环型为常温～230℃) | ||||||
噪音(dB) | 85dB | 90 dB | 100 dB | 100 dB | 110 dB | 110 dB | |
重量(kg) | 180 kg | 200 kg | 230 kg | 300 kg | 360 kg | 400 kg | |
总电源线规格 | 16mm²(3米) | 25mm²(3米) | 25mm²(4米) | 35mm²(4米) | 50mm²(5米) | 75mm²(5米) | |
安装固定方式 | 水平放置在无风雨的室内(可选配轮子、机角或固定安装孔) | ||||||
使用环境 | 周围温度：-20～50℃相对湿度：RH80%以下(不允许结霜) |
注：1、最高温度为最小风量时加热器最高允许加热温度；测温已出风口为准；材料为不锈钢304。
2、产品采用智能控制方式，风量与温度均可控制，温控精度为±1℃。
3、控制方式、出风口尺寸管径、进风口管径可根据需求定制，定货时需注明。
4、电源制式可定制：单相110V、200V、220V;三相200V、220V、380V、440V、480V等。
安装注意事项：
*振动和噪声大是安装不稳的原因。
*安装时请从墙壁和物品分开。
*如果热风机和墙壁、物品靠的太近会因过热 引起故障，变成对设备检验、维修带来麻烦。
*请不要堵住设备的扇热孔。
安装注意事项：
*振动和噪声大是安装不稳的原因。
*安装时请从墙壁和物品分开。
*如果热风机和墙壁、物品靠的太近会因过热 引起故障，变成对设备检验、维修带来麻烦。
*请不要堵住设备的扇热孔。
安装注意事项：
*振动和噪声大是安装不稳的原因。
*安装时请从墙壁和物品分开。
*如果热风机和墙壁、物品靠的太近会因过热 引起故障，变成对设备检验、维修带来麻烦。
*请不要堵住设备的扇热孔。
安装注意事项：
*振动和噪声大是安装不稳的原因。
*安装时请从墙壁和物品分开。
*如果热风机和墙壁、物品靠的太近会因过热 引起故障，变成对设备检验、维修带来麻烦。
*请不要堵住设备的扇热孔。
风量m3/h
基本的热风循环系统
热交换器的热风循环系统
▶热风循环减少电力消耗的图例(环境温度20℃)
循环风量 | 300m³/h | 600m³/h | 900m³/h | ||||||
循环温度(回收温度) | 40℃ | 80℃ | 120℃ | 40℃ | 80℃ | 120℃ | 40℃ | 80℃ | 120℃ |
减少电力消耗量 | 约2kW/h | 约5kW/h | 约7.5kW/h | 约4kW/h | 约10kW/h | 约15kW/h | 约6kW/h | 约15kW/h | 约23kW/h |
热风炉要使用的热风机型号参考资料
热风循环方式(密封)的情况(升温时间以1小时以内)
根据容量(KW)=C×WXT×A÷860…①
炉内温度℃ 40~150 150~220 220~300
W= 炉壁厚系数 厚度t mm 10 20 30 50 75 100 炉壁厚系数T=炉内温度(℃)一室外温度(℃)

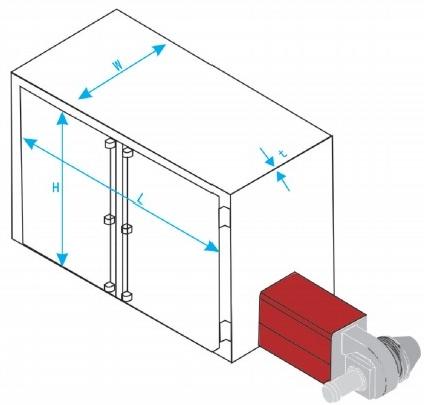

A=炉墙有效面积(m)=(Lm×Hm×2)+(Lm×Wm×2)+(Hm×Wm×2)
少量排气损失热量 KW=Q×T÷ 系 数 … ②
Q=新鲜空气摄取量m³/min at20℃ T=排气热风温度℃
※系数是上述加热器功率的计算方法
干燥物吸收热量 KW=T×S×W÷860 …③
T= 炉内干燥物物体的温度℃ S= 干燥物的比热 kcal/kg/℃ W= 物体干燥物的质量 kg/h
水份蒸发热量KW=L×0.62 …④
L= 蒸发的水份含量 kg/h
需要加热器功率 KW=①+②+③+④
标准热风循环干燥炉
①出风口风管与吸风口风管请务必进行隔热处理，并且 尽可能做成粗、短的设计。
②由于设备做了隔热装置，为了使热风能均匀通过干燥
棚，请尽量将干燥物薄层方式放置。且除了干燥棚以 外请尽量减少其它多余的空间。
③热风循环时由于热效率的损失较少，因此出风口热风 的温度较高还请特别注意。
④ 若干燥物有水份蒸发的情况，请装上吸排气4方向的调 节阀来进入洁净气体并进行部分排气动作(10～15%)。
⑤ 若循环气体含有机溶剂的情况，请务必将气体稀释至 爆炸底线溶度的1/50~1/100以下再进行热风循环。
⑥ 请将干燥炉排气侧的道风管等部分加上金属网。
⑦若热风机放置干燥炉等发热体的上方，请留意热风机 勿受到干燥物等设备的热影响。

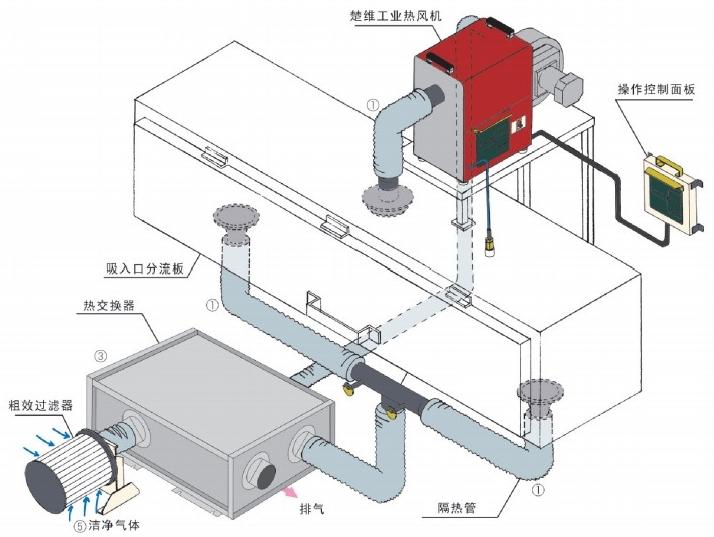

带热交换器热风循环干燥炉
①出风口风管与吸风口风管请务必进行隔热处理。 并且尽可能做成粗、短的设计。
②由于设备做了隔热装置，为了使热风能均匀通 过干燥棚，请尽量将干燥物薄层方式放置。除 了干燥棚以外请尽量减少其它多余的空间。
③ 由于单方向通风规格的热效率损失较大，因此 请使用热交换器来进行排热回收动作。
④ 请将干燥炉排气侧的道风管等部分加上金属网。
⑤ 为了防止进入热风机的气体含有油气、粉尘等 的不明物，请务必加上除尘滤网。
⑥ 若热风机放置干燥炉等发热体的上方，请留意 热风机勿受到干燥物等设备的热影响。
五金零件/电子元器件清洗后快速干燥；干燥炉内的升温/加热/干燥/烧制；食品机材的加热/杀菌/解冻； 医药瓶装，袋装输液瓶，化验瓶清洗后除水杀菌；太阳能板/玻璃/钢板平板类产品除油清洗后除水干燥；是提 高生产效率，提升生产工艺，优化产品质量的最佳烘干设备。
●组装到清洗设备  | ●玻璃容器的干燥及加热杀菌  | 冷冻食品贴标前的除霜  | ●油罐、气罐的内壁干燥  |
离心分离机的干燥  | 电子元件的加热干燥  | 铜线等清洗后的干燥  | 送料斗内的干燥  |
变压器盒涂装前的干燥  |
| 气瓶气罐的加热干燥  | 乙烯树脂的内部干燥加热  |
| 吸着剂的干燥  | 食品的干燥  | 隧道炉内收缩包装干燥  |
可塑剂的凝固防止  | 小物件的干燥  | 变压器浸绝缘漆后干燥  | 纸箱印刷后的干燥  |
